قطعات مکانیکی و چرخشی پنکه چیست؟ راهنمای خرید پروانه، شفت، یاتاقان و گیربکس

قطعات مکانیکی و چرخشی پنکه، بخش مهمی از ساختار این دستگاه را تشکیل می‌دهند. این قطعات باعث می‌شوند نیروی تولیدشده توسط موتور به پروانه منتقل شود، پره‌ها به‌صورت روان بچرخند و پنکه در صورت داشتن قابلیت نوسان، به سمت چپ و راست حرکت کند.

بسیاری از مشکلات رایج پنکه به خرابی موتور مربوط نمی‌شوند. گاهی موتور کاملاً سالم است، اما خرابی یک پروانه، شفت، میل روتور، بوش یا گیربکس باعث می‌شود دستگاه عملکرد مناسبی نداشته باشد. برای مثال، اگر پروانه تاب داشته باشد، پنکه هنگام کار می‌لرزد. اگر بوش فرسوده شده باشد، صدای ساییدگی یا جیرجیر شنیده می‌شود. همچنین در صورت خرابی گیربکس، ممکن است پنکه باد تولید کند اما حرکت چپ و راست نداشته باشد.

انتخاب قطعه یدکی مناسب باید بر اساس مدل پنکه، ابعاد قطعه، نوع اتصال، شکل ظاهری و مشخصات فنی انجام شود. در این مقاله، تمام دسته‌بندی‌های اصلی قطعات مکانیکی و چرخشی پنکه را بررسی می‌کنیم.

قطعات مکانیکی و چرخشی پنکه شامل چه مواردی هستند؟

قطعات مکانیکی و چرخشی پنکه شامل اجزایی هستند که در چرخش پروانه، انتقال نیرو و حرکت نوسانی دستگاه نقش دارند. مهم‌ترین این قطعات عبارت‌اند از:

• پروانه یا پره پنکه
• شفت یا محور
• یاتاقان ها ( بوش و بولبرینگ )
• مکانیزم نوسان (  گیربکس چرخش )

هرکدام از این قطعات ممکن است با توجه به برند، مدل و نوع پنکه، شکل و اندازه متفاوتی داشته باشند. به همین دلیل، صرفاً مشابه بودن ظاهر قطعه برای خرید کافی نیست.

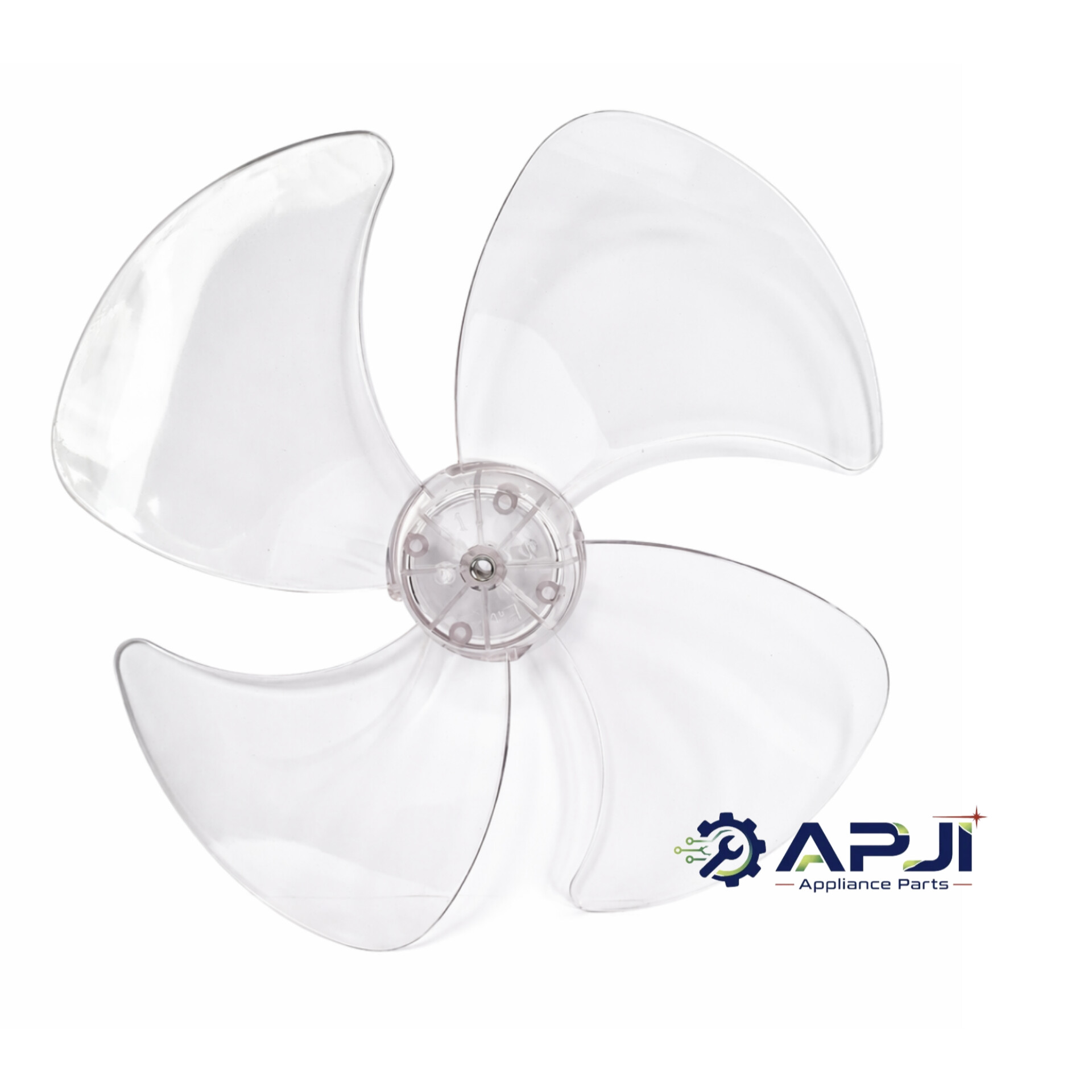

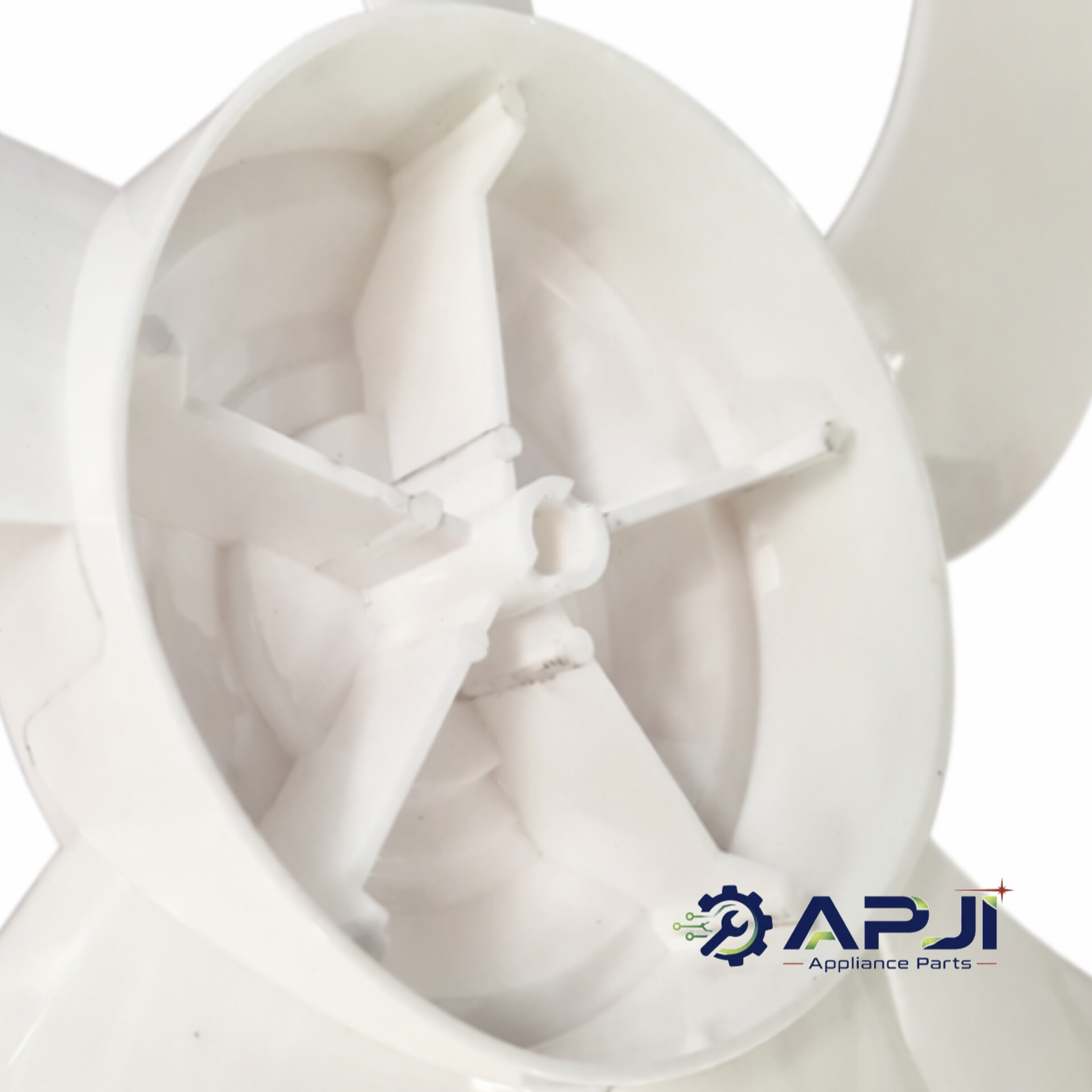

پروانه یا پره پنکه

پروانه یا پره پنکه، قطعه‌ای است که مستقیماً روی محور یا میل روتور نصب می‌شود و با چرخش خود، جریان هوا ایجاد می‌کند. پروانه‌ها در مدل‌های مختلفی مانند چهارپر، پنج‌پر و مدل‌های دیگر تولید می‌شوند.

تفاوت پروانه‌ها فقط در تعداد پره نیست. قطر کلی، فرم پره‌ها، جنس بدنه، اندازه سوراخ مرکزی، عمق محل نصب و نوع اتصال به محور نیز اهمیت دارد. بنابراین، هنگام خرید پروانه پنکه باید مشخصات قطعه قدیمی و مدل دستگاه را بررسی کنید.

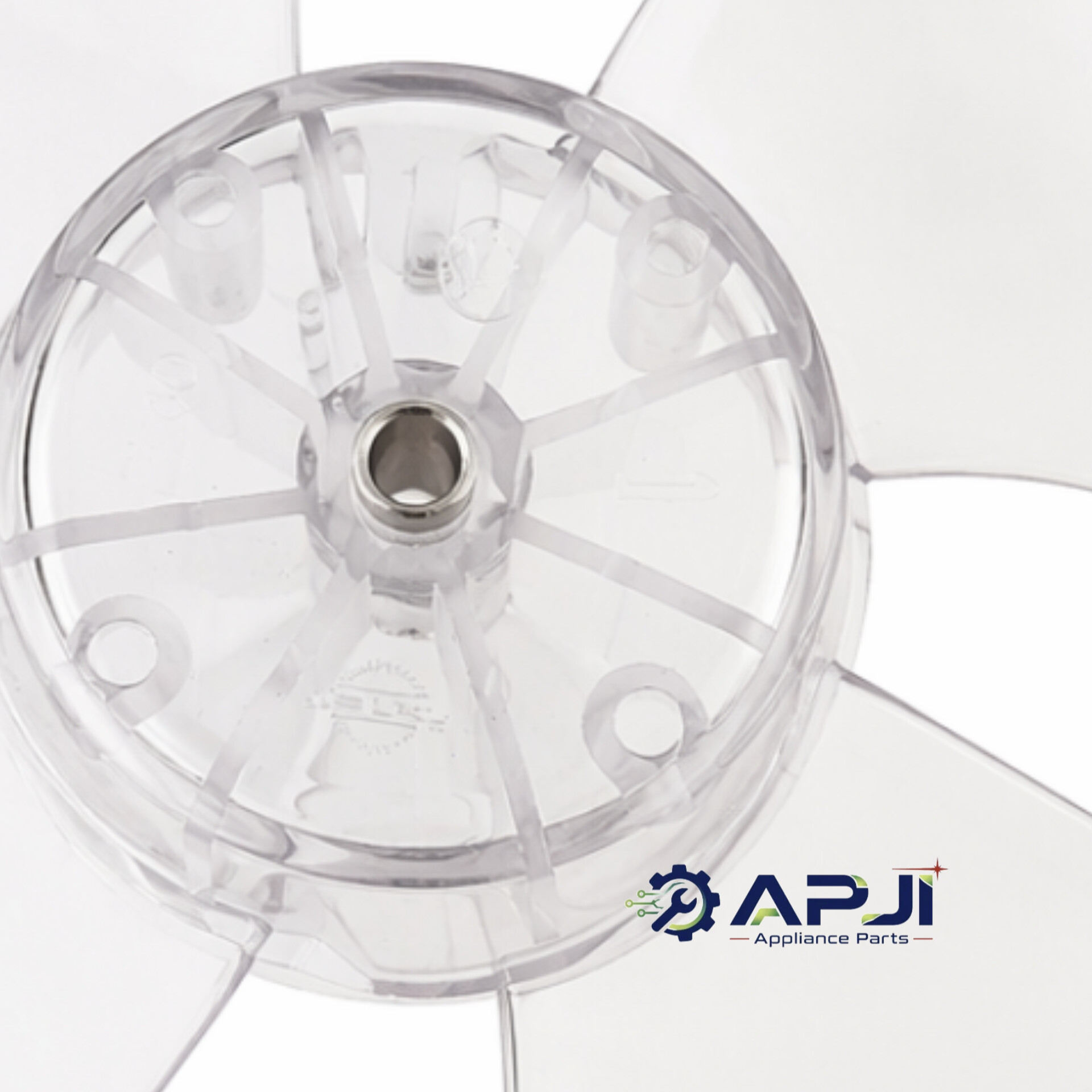

پروانه ۴ پر پنکه پارس خزر

پروانه ۴ پر پنکه پارس خزر یکی از قطعات پرکاربرد برای برخی مدل‌های پنکه پارس خزر است. این پروانه باید از نظر قطر، محل قرارگیری روی شفت و اندازه سوراخ مرکزی با پنکه سازگار باشد.

اگر پروانه قدیمی شکسته، ترک‌خورده یا تاب‌دار شده باشد، استفاده از آن می‌تواند باعث لرزش پنکه و ایجاد فشار اضافی به موتور شود. در چنین شرایطی، تعویض پروانه با نمونه سالم و سازگار، راهکار مناسب‌تری نسبت به چسب‌کاری یا تعمیر پره است.

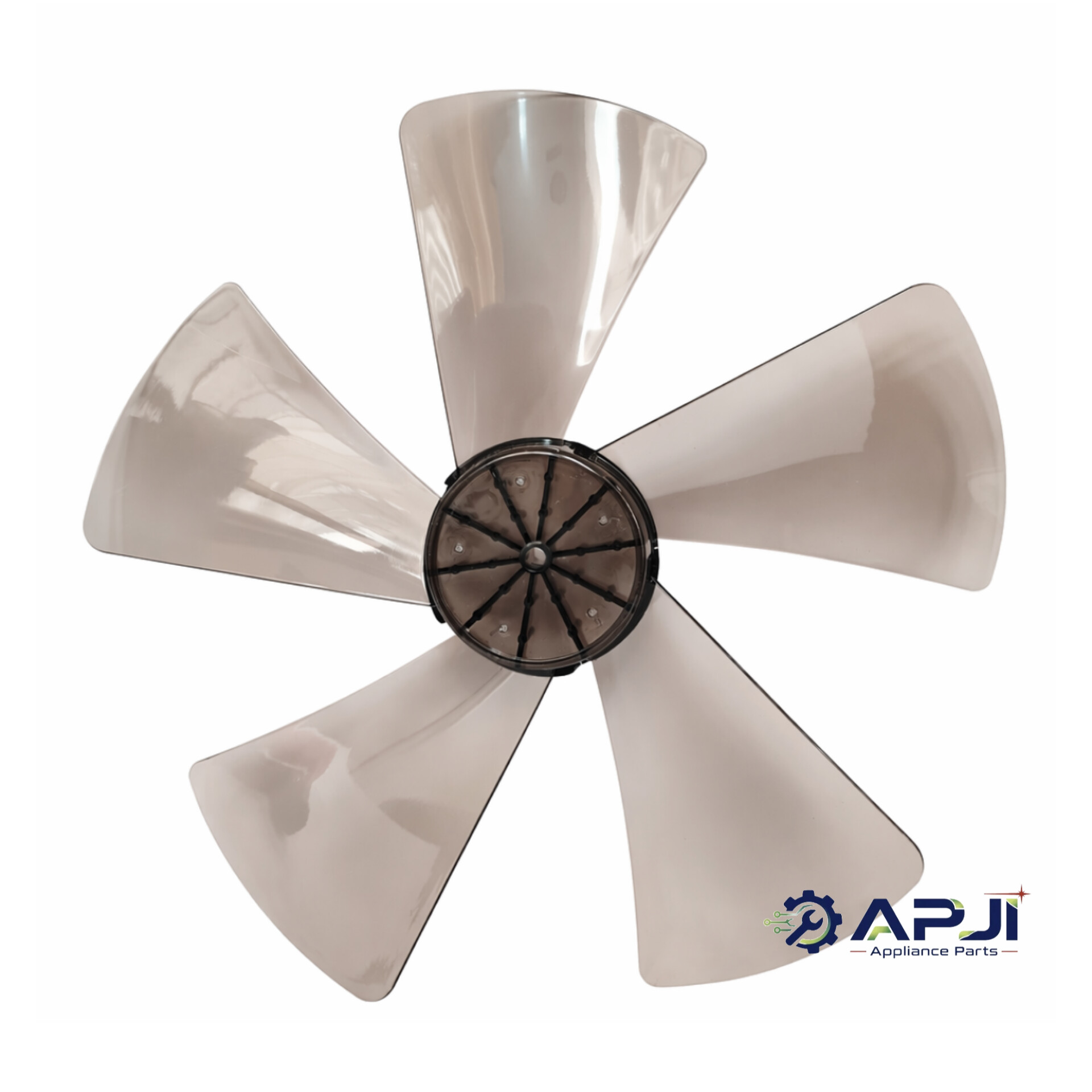

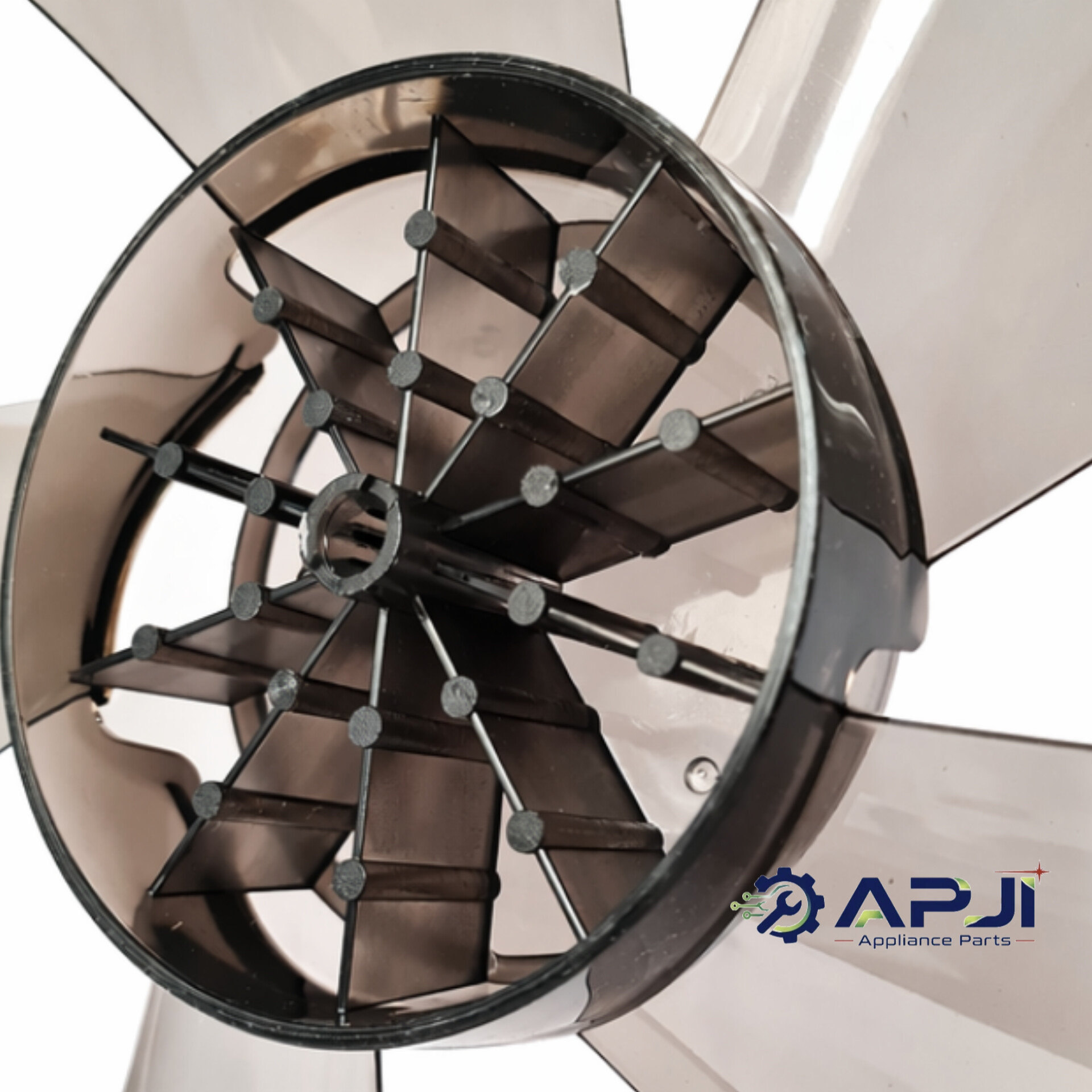

 پروانه ۵ پر پنکه سانی

پروانه ۵ پر پنکه سانی، برای برخی مدل‌های پنکه این برند استفاده می‌شود. تعداد پره‌ها، قطر پروانه و نوع اتصال آن باید با قطعه اصلی دستگاه مطابقت داشته باشد.

پروانه 5 پر ممکن است از نظر ظاهر شبیه مدل‌های دیگر باشد، اما سوراخ مرکزی یا عمق محل اتصال آن متفاوت باشد. بنابراین، بهتر است کاربر پیش از خرید، عکس پروانه قدیمی، مدل پنکه و اندازه تقریبی قطعه را بررسی کند.

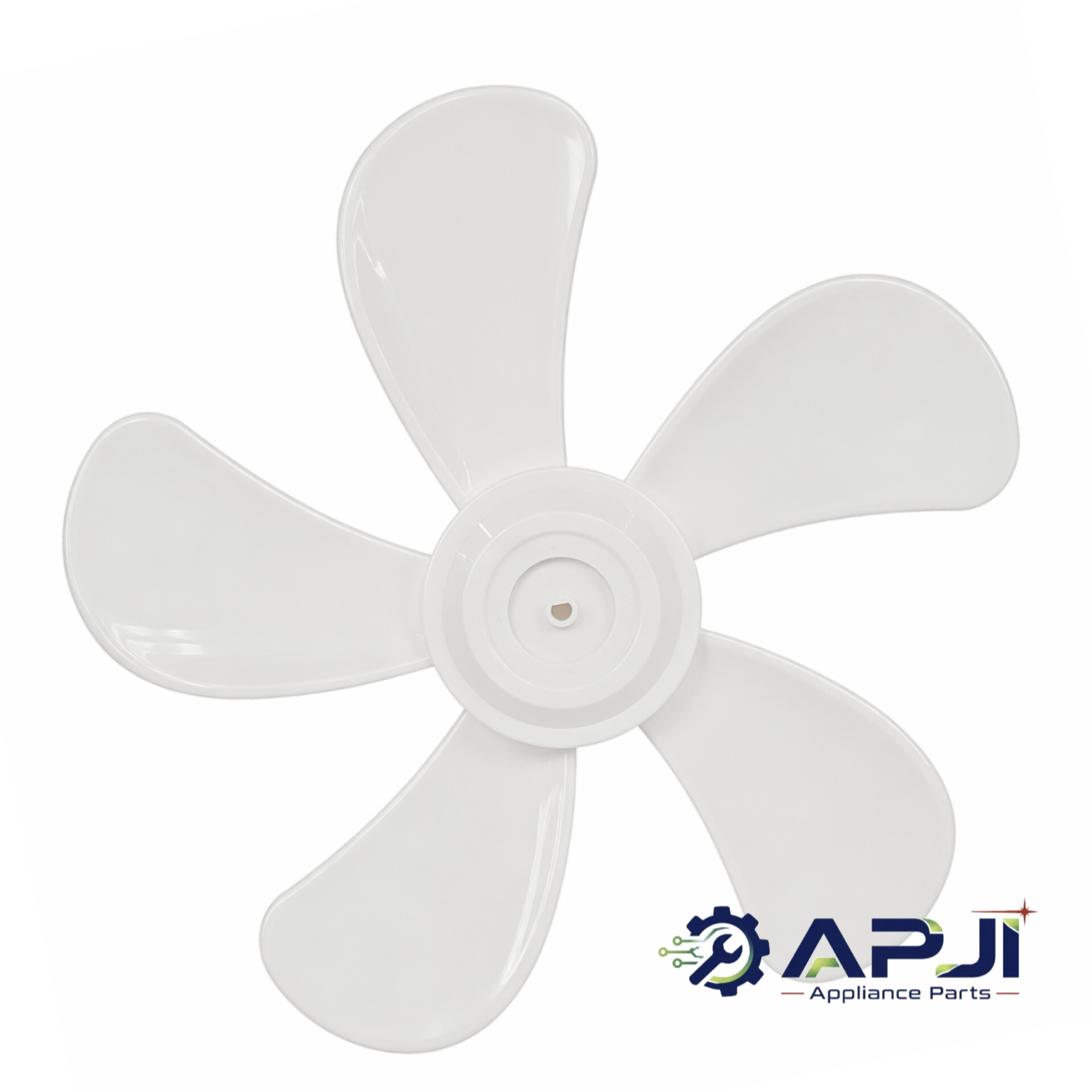

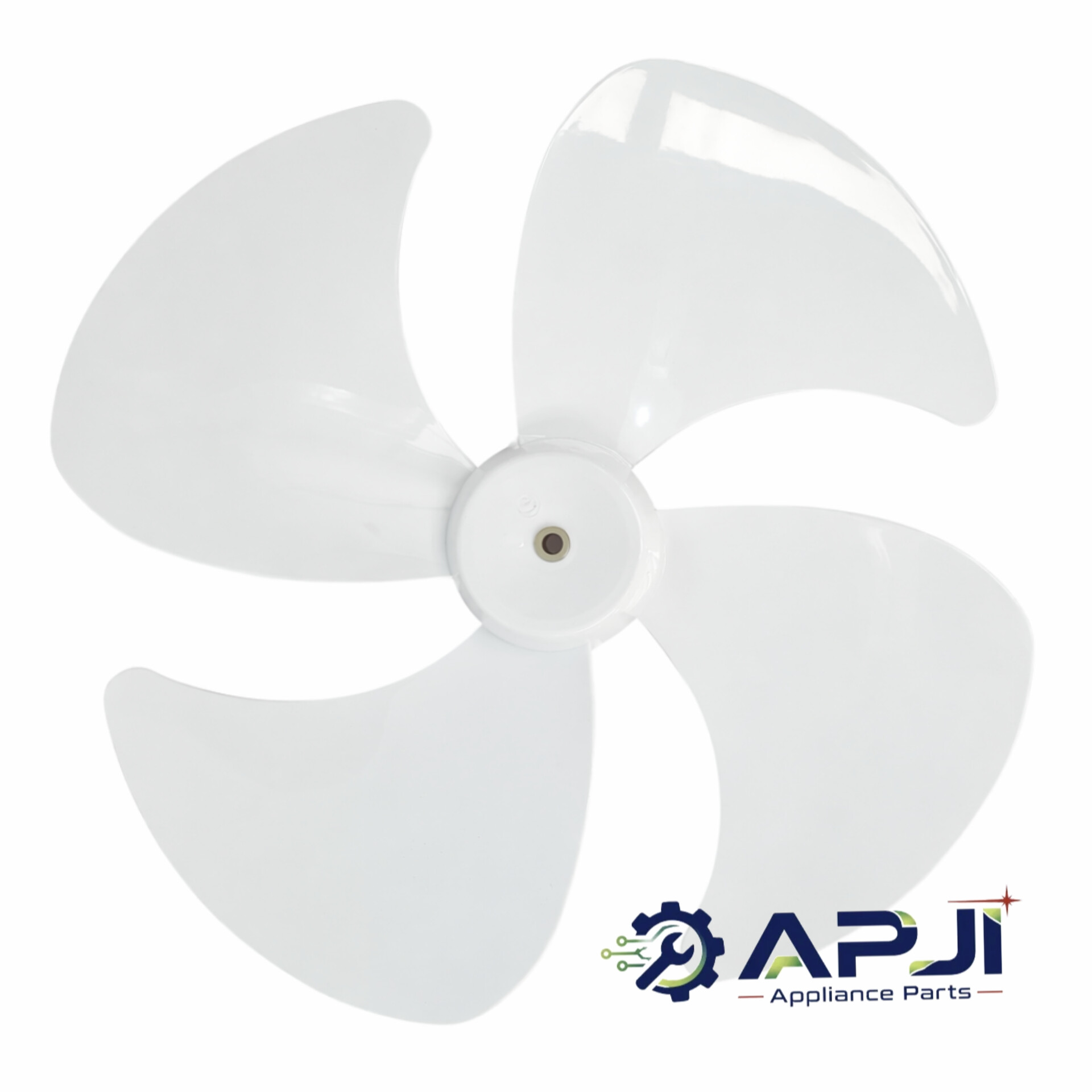

 پروانه 4پر و 5پر پنکه توشیبا سبک ABS

پروانه 5 پر پنکه توشیبا ABS یکی دیگر از محصولات مهم این دسته است. جنس ABS در بسیاری از قطعات پلاستیکی پنکه استفاده می‌شود و معمولاً ظاهر، استحکام و فرم مناسبی برای استفاده در دستگاه دارد.

بااین‌حال، عبارت «نشکن» به معنای بی‌نیاز بودن از نصب صحیح نیست. اگر پروانه با فشار زیاد نصب شود، به گارد برخورد کند یا شفت پنکه تاب داشته باشد، ممکن است حتی پروانه سالم نیز آسیب ببیند.

علائم خرابی پروانه پنکه

خرابی پروانه معمولاً با نشانه‌های مشخصی همراه است. مهم‌ترین علائم عبارت‌اند از:

• لرزش پنکه هنگام روشن بودن
• صدای غیرعادی از قسمت جلویی دستگاه
• برخورد پره با گارد
• ترک‌خوردگی یا شکستگی یکی از پره‌ها
• لق‌زدن پروانه روی محور
• چرخش نامتعادل
• کاهش محسوس جریان باد
• تغییر شکل یا تاب‌داشتن پروانه

اگر یکی از پره‌ها شکسته باشد، وزن پروانه از حالت تعادل خارج می‌شود. ادامه استفاده از چنین پنکه‌ای می‌تواند به شفت، بوش و حتی موتور فشار وارد کند.

 راهنمای خرید پروانه مناسب پنکه

برای انتخاب پروانه سازگار، موارد زیر را بررسی کنید:

 تعداد پره‌ها

تعداد پره‌ها باید با مدل پیشنهادی پنکه هماهنگ باشد. پروانه چهارپر و پنج‌پر الزاماً جایگزین یکدیگر نیستند.

 قطر پروانه

قطر پروانه باید با اندازه داخلی گارد مطابقت داشته باشد. پروانه بزرگ ممکن است به گارد برخورد کند و پروانه کوچک‌تر ممکن است باددهی مناسبی نداشته باشد.

 سوراخ مرکزی(رزوه داخلی)

اندازه سوراخ مرکزی باید با قطر شفت یا میل روتور هماهنگ باشد. سوراخ بزرگ باعث لقی و سوراخ کوچک مانع نصب صحیح می‌شود.ممکن است جنس رزوه داخلی فلزی یا پلاستیکی باشد که بر روی طول عمره پره پنکه تاثیر میگذارد.

 جنس پروانه

پروانه‌ها ممکن است از پلاستیک‌های مختلف یا مواد مقاوم مانند ABS ساخته شوند. جنس مناسب باید با مدل دستگاه و شرایط استفاده هماهنگ باشد.

جهت نصب

پروانه باید در جهت درست نصب شود. نصب معکوس می‌تواند باعث کاهش باد یا ایجاد تماس با گارد شود.

 شفت یا محور و میل روتور پنکه

شفت یا محور، قطعه‌ای است که حرکت چرخشی موتور را به پروانه انتقال می‌دهد. در بسیاری از پنکه‌ها، این قطعه با نام میل روتور شناخته می‌شود.

میل روتور باید کاملاً صاف، هم‌محور و بدون خوردگی شدید باشد. کوچک‌ترین تاب در محور می‌تواند باعث شود پروانه هنگام چرخش حرکت نامتعادل داشته باشد.

 میل روتور صاف پنکه توشیبا

میل روتور صاف پنکه توشیبا برای مدل‌هایی استفاده می‌شود که محور آن‌ها ساختار صاف دارد. هنگام خرید این قطعه، طول کلی، قطر محور، محل قرارگیری بوش و نوع اتصال پروانه را با نمونه قدیمی مقایسه کنید.

برای جلوگیری از خرید اشتباه، تصویر قطعه قدیمی و مدل پنکه را در اختیار داشته باشید. تنها شباهت ظاهری برای اطمینان از سازگاری کافی نیست.

 میل روتور پله‌دار توشیبا

میل روتور پله‌دار توشیبا در بخش‌هایی از طول خود دارای تغییر قطر یا پله است. این پله‌ها معمولاً برای قرارگیری دقیق بوش، واشر یا پروانه طراحی شده‌اند.

در زمان خرید میل روتور پله‌دار، باید موارد زیر بررسی شود:

• طول کلی میل روتور
• قطر هر بخش
• محل پله‌ها
• محل قرارگیری بوش
• نوع اتصال پروانه
• شکل انتهایی محور

حتی اگر دو میل روتور از نظر طول مشابه باشند، تفاوت در محل پله یا قطر محور می‌تواند باعث ناسازگاری آن‌ها شود.

میل روتور صاف پنکه پارس خزر

میل روتور صاف پنکه پارس خزر برای مدل‌هایی کاربرد دارد که محور موتور آن‌ها از نوع صاف است. خرابی این قطعه ممکن است در اثر فشار، ضربه، نصب نادرست پروانه یا فرسودگی محل تماس با بوش ایجاد شود.

اگر محور پنکه تاب برداشته باشد، تعویض پروانه به‌تنهایی مشکل لرزش را برطرف نمی‌کند. در این حالت باید میل روتور نیز بررسی و در صورت نیاز تعویض شود.

 نشانه‌های خرابی شفت یا میل روتور

خرابی میل روتور معمولاً با علائم زیر مشخص می‌شود:

• لرزش پروانه
• لقی بیش از حد محور
• صدای تق‌تق یا ساییدگی
• برخورد پره با گارد
• چرخش نامنظم
• خوردگی سطح محور
• فشار بیش از حد روی بوش
• سخت چرخیدن پروانه در حالت خاموش

برای بررسی اولیه، ابتدا برق پنکه را قطع کنید و سپس پروانه را با دست بچرخانید. اگر پروانه حرکت بیضی‌شکل دارد یا محور لقی زیادی نشان می‌دهد، شفت، بوش و محل نصب پروانه باید بررسی شوند.

 یاتاقان و بوش پنکه

یاتاقان ( بوش و بولبرینگ ) وظیفه دارد محور را در جای خود نگه دارد و اصطکاک میان محور و بدنه موتور را کاهش دهد. بوش فرسوده می‌تواند باعث لرزش، صدای زیاد و داغ‌شدن موتور شود.

در دسته‌بندی قطعات مکانیکی پنکه، بوش‌ها در شکل‌ وجنس مختلفی مانند گرد، استوانه‌ای و لبه‌دار عرضه می‌شوند.

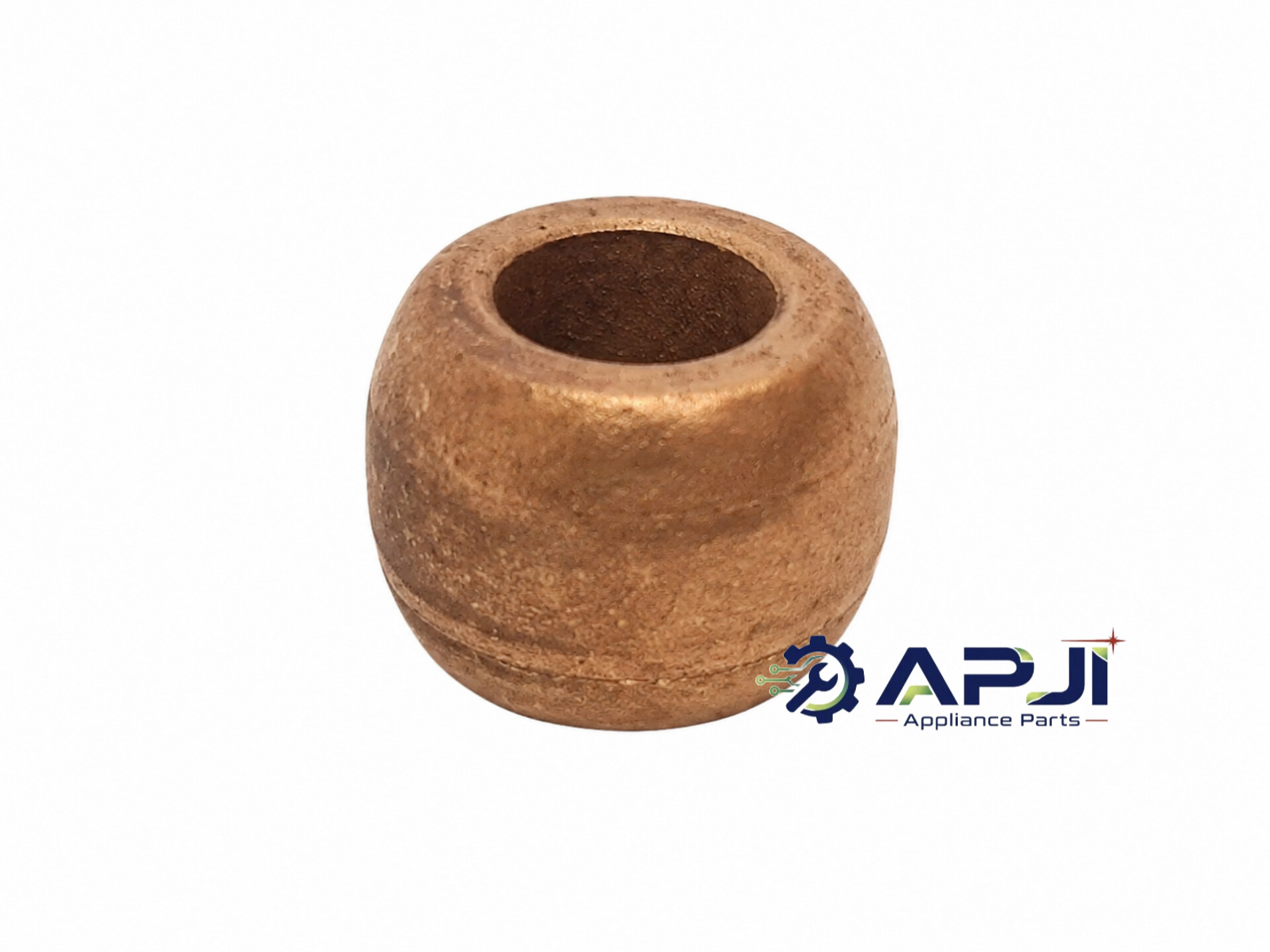

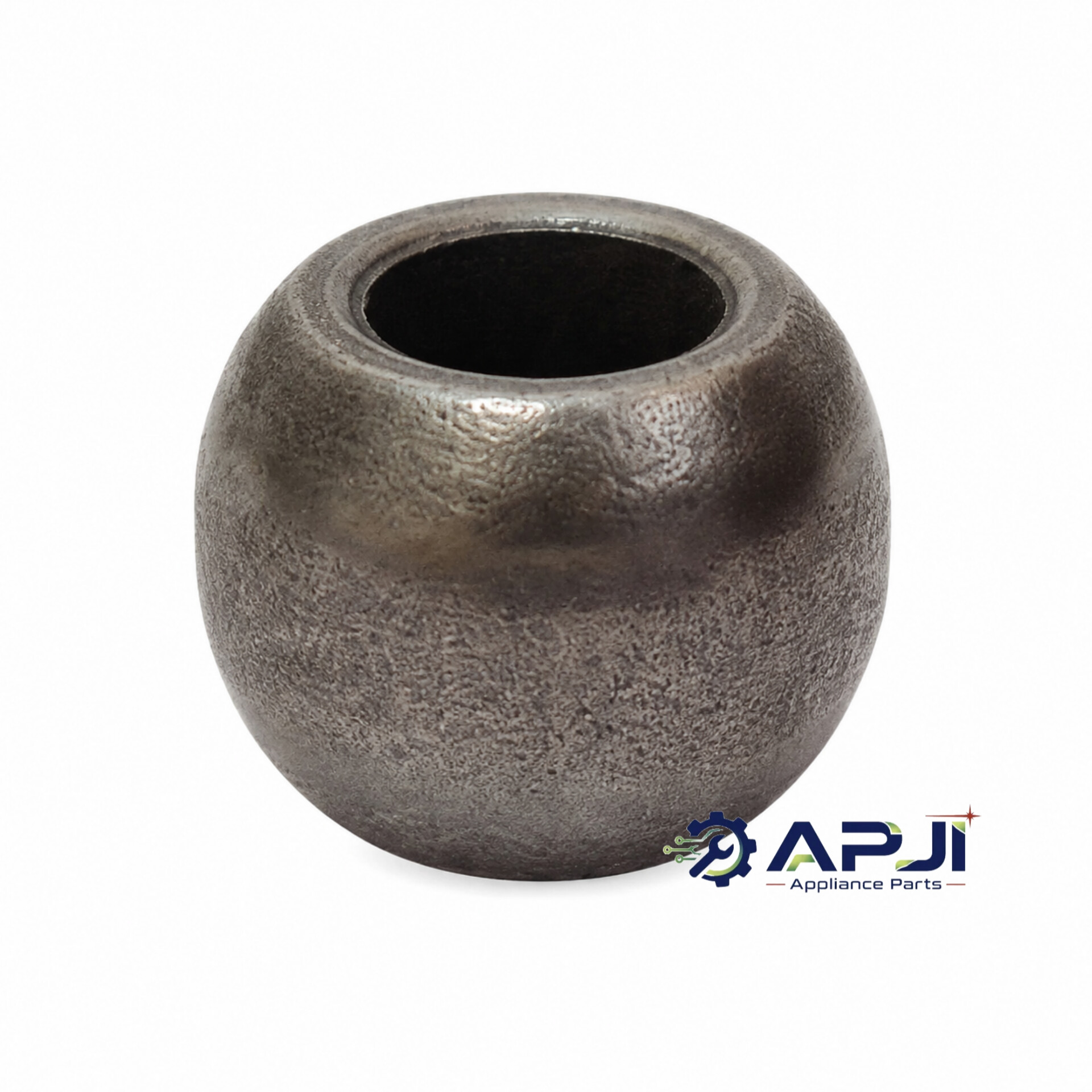

 بوش گرد پنکه

بوش گرد پنکه ساختاری ساده و گرد دارد و در برخی مدل‌های پنکه برای نگهداری محور به کار می‌رود. اندازه قطر داخلی، قطر خارجی و ضخامت این بوش باید با نمونه قبلی مطابقت داشته باشد.

اگر قطر داخلی بیش از اندازه بزرگ باشد، محور لق می‌زند. اگر قطر داخلی کوچک باشد، محور به‌سختی حرکت می‌کند و فشار زیادی به موتور وارد می‌شود. بوش گرد آهنی ( مدل 3016 ) و بوش برنجی گرد مدل 3016 دو مدل از بوش های موجود در سایت ما هستند.

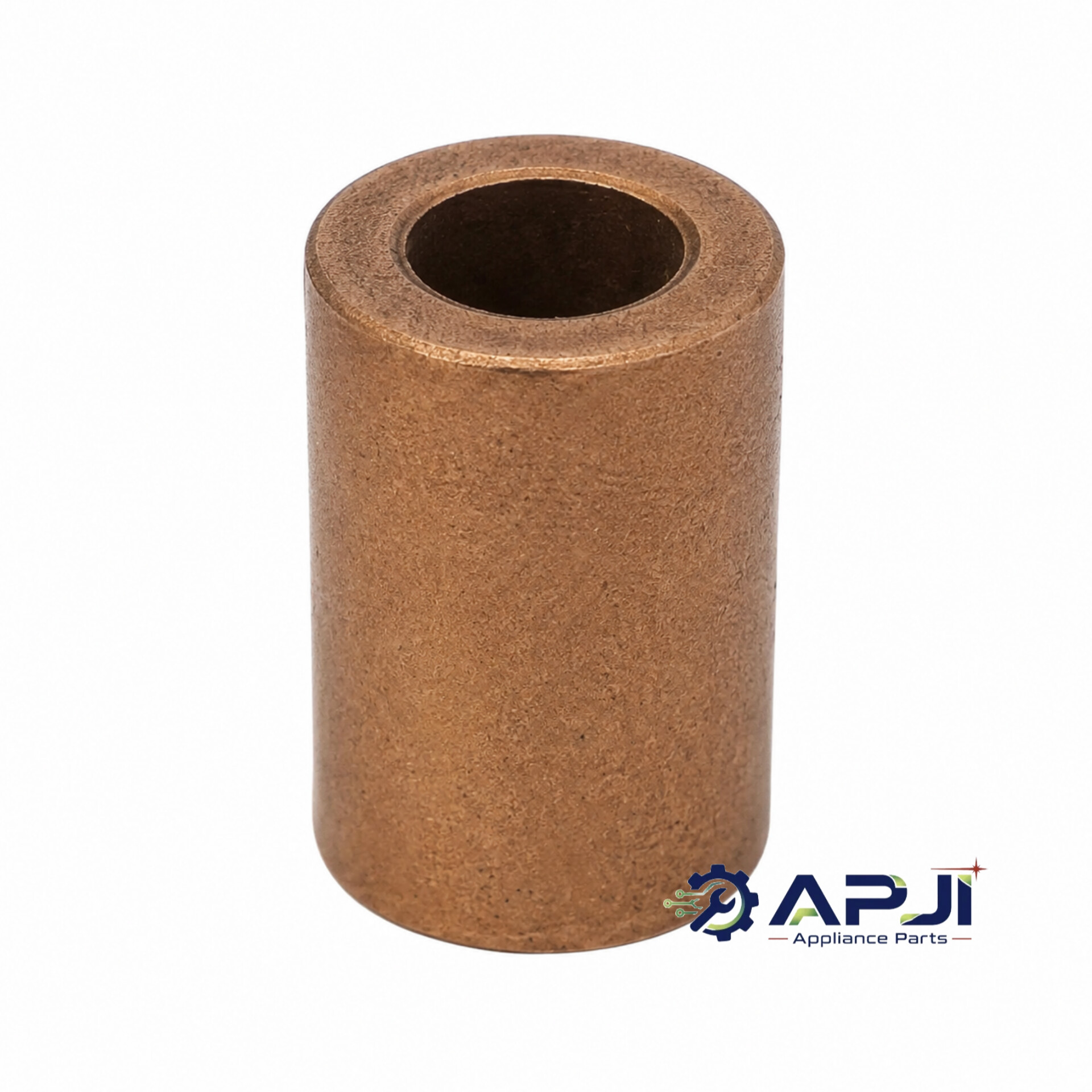

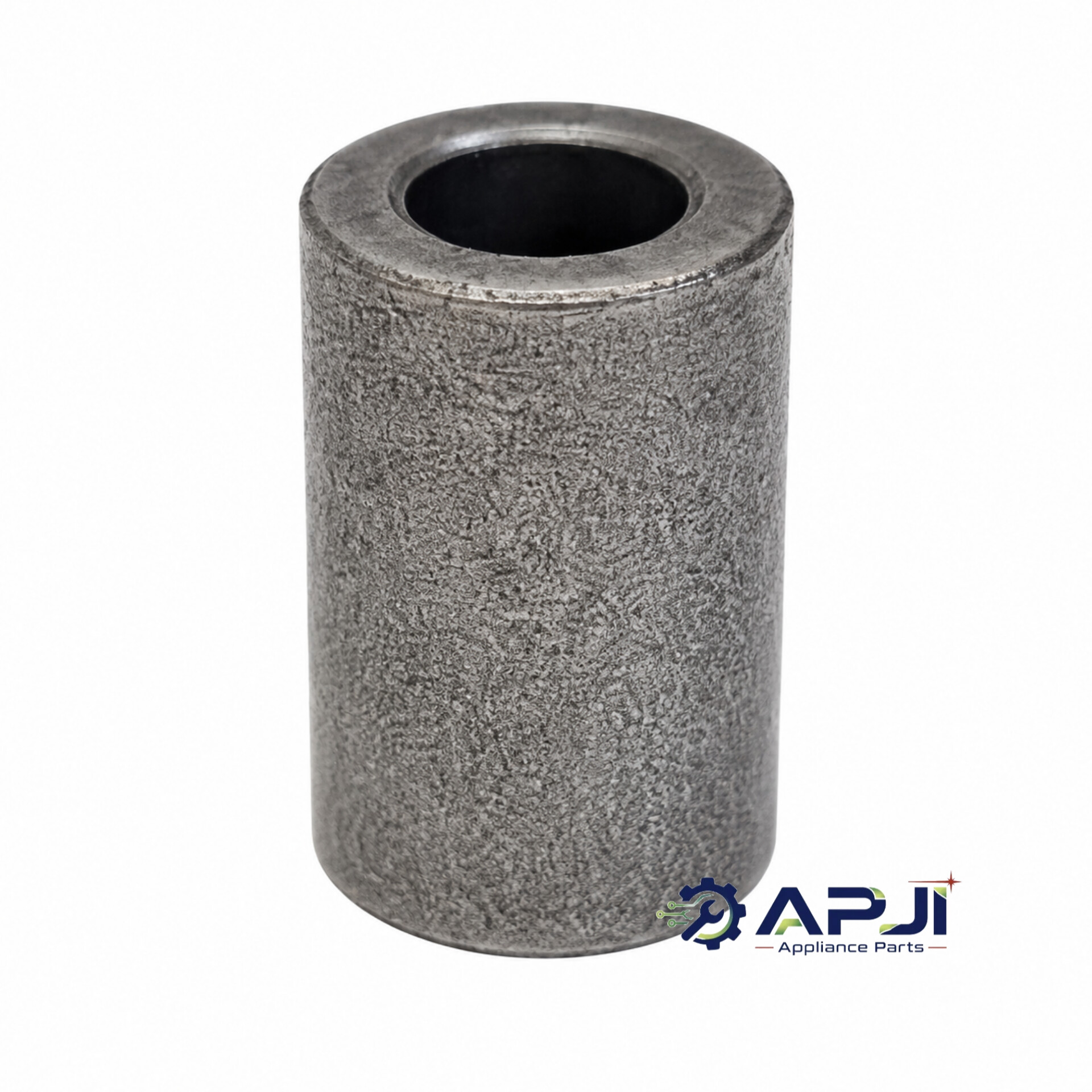

 بوش استوانه‌ای پنکه

بوش استوانه‌ای پنکه به شکل استوانه‌ای بلند و کوتاه و در جنس های برنجی و آهنی ساخته می‌شوند و در محل مشخصی از مجموعه موتور یا محور قرار می‌گیرد. این بوش ها باید از نظر طول، قطر داخلی و قطر خارجی با محل نصب هماهنگ باشد.

خشک‌شدن، خوردگی یا گشادشدن بوش استوانه‌ای می‌تواند باعث صدای جیرجیر، کاهش سرعت چرخش و افزایش دمای موتور شود.انواع بوش استوانه ای موجود در سایت عبارتند از: بوش استوانه ای آهنی بلند ( مدل 1149 ) و  بوش استوانه بلند برنجی مدل 1149

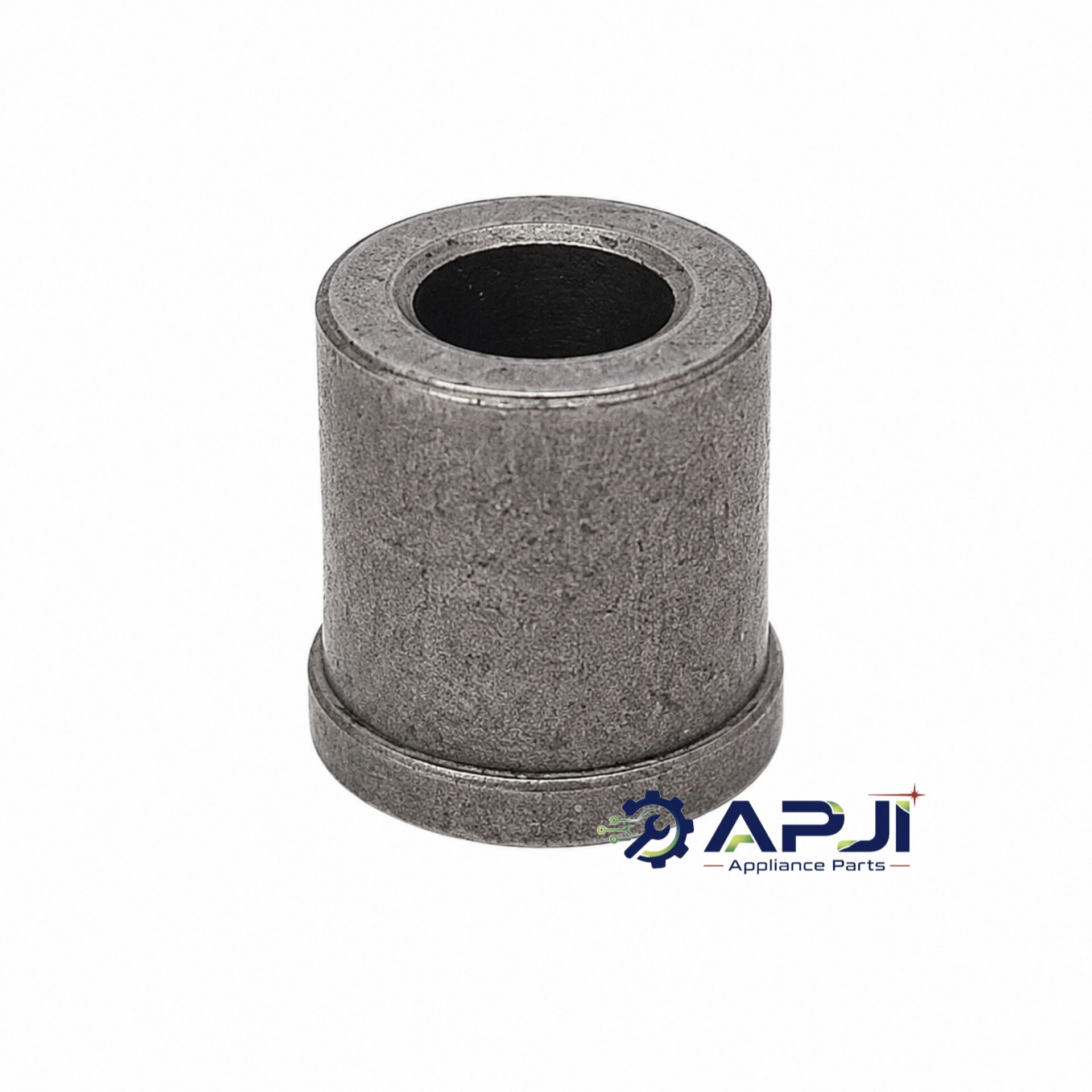

بوش استوانه ای لبه‌دار پنکه

بوش استوانه ای کوتاه  لبه‌دار پنکه علاوه بر قسمت استوانه‌ای، دارای یک لبه در بخش بیرونی است. این لبه کمک می‌کند بوش در موقعیت صحیح قرار بگیرد و داخل محل نصب جابه‌جا نشود.

در زمان خرید بوش لبه‌دار، فقط قطر داخلی را بررسی نکنید. قطر لبه، ارتفاع کلی و ضخامت قسمت استوانه‌ای نیز باید با قطعه قدیمی یکسان یا سازگار باشد.

 تفاوت بوش و بلبرینگ پنکه

بوش و بلبرینگ هر دو برای کاهش اصطکاک و پشتیبانی از محور استفاده می‌شوند، اما ساختار یکسانی ندارند. بوش معمولاً ساختار ساده‌تری دارد؛ درحالی‌که بلبرینگ دارای اجزای داخلی چرخنده است.

انتخاب میان بوش و بلبرینگ باید طبق طراحی اصلی موتور انجام شود. نصب قطعه نامناسب ممکن است باعث لقی، گیرکردن محور یا فشار به موتور شود.

 علائم خرابی یاتاقان یا بوش پنکه

مهم‌ترین نشانه‌های خرابی بوش و یاتاقان عبارت‌اند از:

• صدای جیرجیر
• صدای ساییدگی یا زوزه
• داغ‌شدن موتور
• کندشدن چرخش پروانه
• لرزش محور
• لقی پروانه
• نیاز به هل‌دادن پروانه برای شروع چرخش
• خاموش‌شدن موتور پس از چند دقیقه کار

در بعضی شرایط، روغن‌کاری می‌تواند صدای بوش را برای مدت کوتاهی کاهش دهد؛ اما اگر بوش ساییده یا گشاد شده باشد، روغن‌کاری راه‌حل دائمی نیست و باید قطعه تعویض شود.

مکانیزم نوسان و گیربکس پنکه

مکانیزم نوسان و گیربکس، حرکت چپ و راست پنکه را ایجاد می‌کند. این سیستم در برخی مدل‌ها با گیربکس دستی و در برخی مدل‌ها با گیربکس برقی کار می‌کند.

وقتی پنکه باد تولید می‌کند اما حرکت نوسانی ندارد، باید گیربکس، دنده‌ها، محور مکانیزم و کلید فعال‌سازی چرخش بررسی شوند.

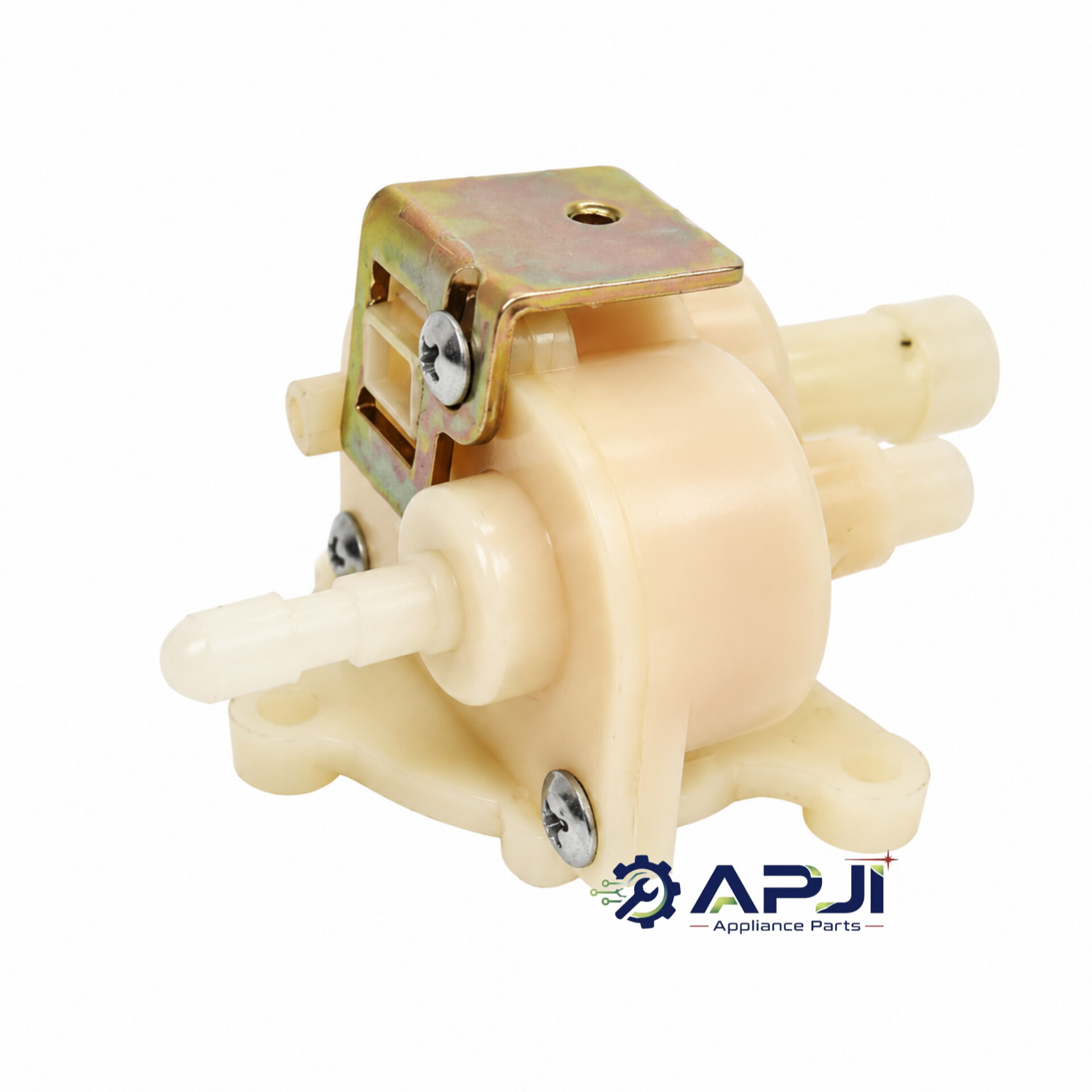

گیربکس فابریک پنکه پارس خزر

گیربکس فابریک پنکه پارس خزر، برای مدل‌هایی از پنکه پارس خزر استفاده می‌شود که محل نصب، نوع اتصال و ساختار مکانیزم آن‌ها با این قطعه هماهنگ باشد.

پیش از خرید باید مواردی مانند شکل بدنه گیربکس، محل پیچ‌ها، نوع اتصال به موتور و نحوه انتقال حرکت بررسی شود. فابریک بودن قطعه به‌تنهایی به این معنا نیست که برای تمام مدل‌های یک برند مناسب است.

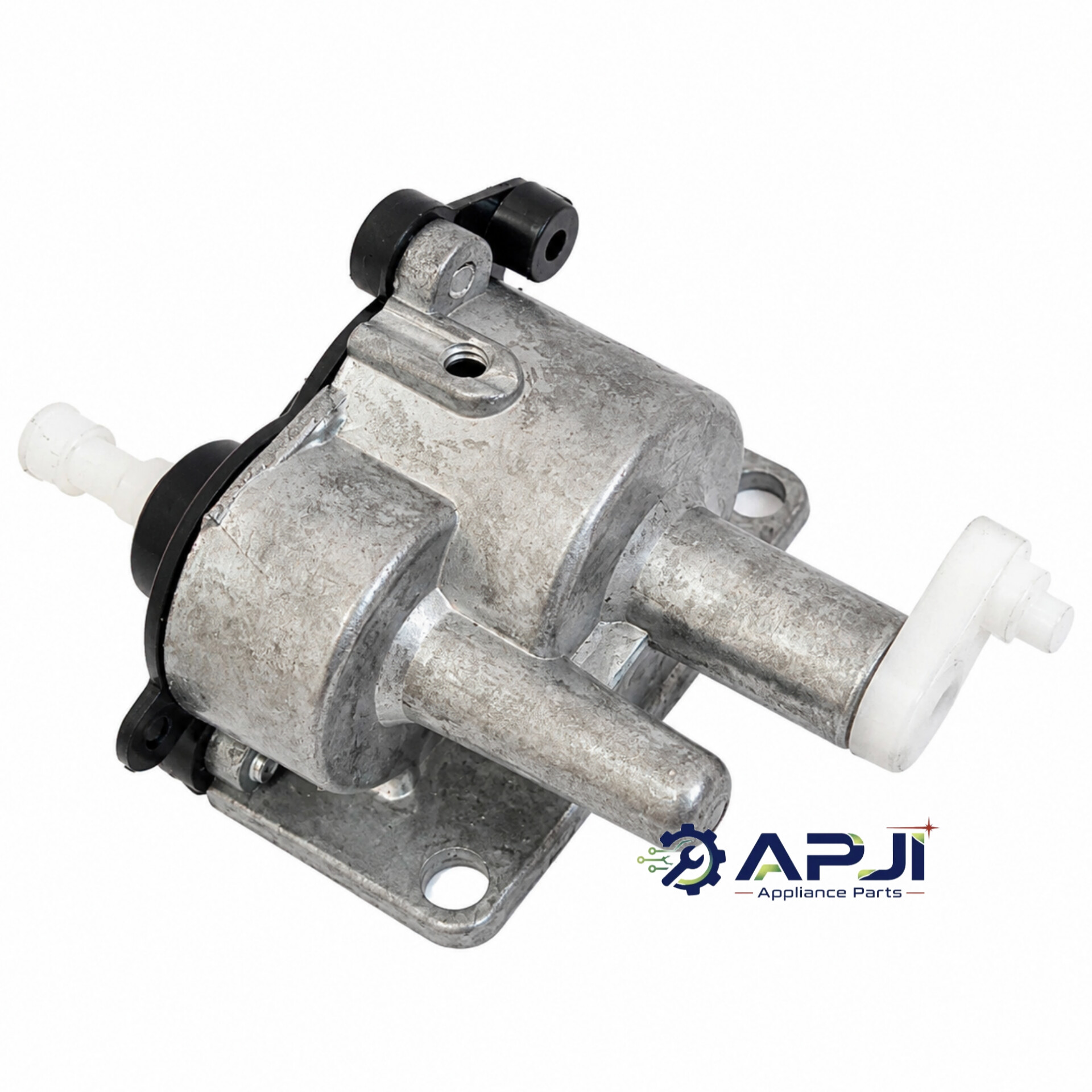

گیربکس بنزی آلومینیومی

گیربکس بنزی آلومینیومی ( چدنی ) یکی از انواع گیربکس‌های مورد استفاده در برخی مجموعه‌های مکانیزم نوسان پنکه است. بدنه، ابعاد و نقاط اتصال این قطعه باید با نمونه قدیمی مقایسه شود.

اگر گیربکس صدای تق‌تق می‌دهد، دنده‌ها گیر می‌کنند یا پنکه فقط در یک جهت حرکت می‌کند، احتمال خرابی دنده‌ها یا اجزای داخلی گیربکس وجود دارد.

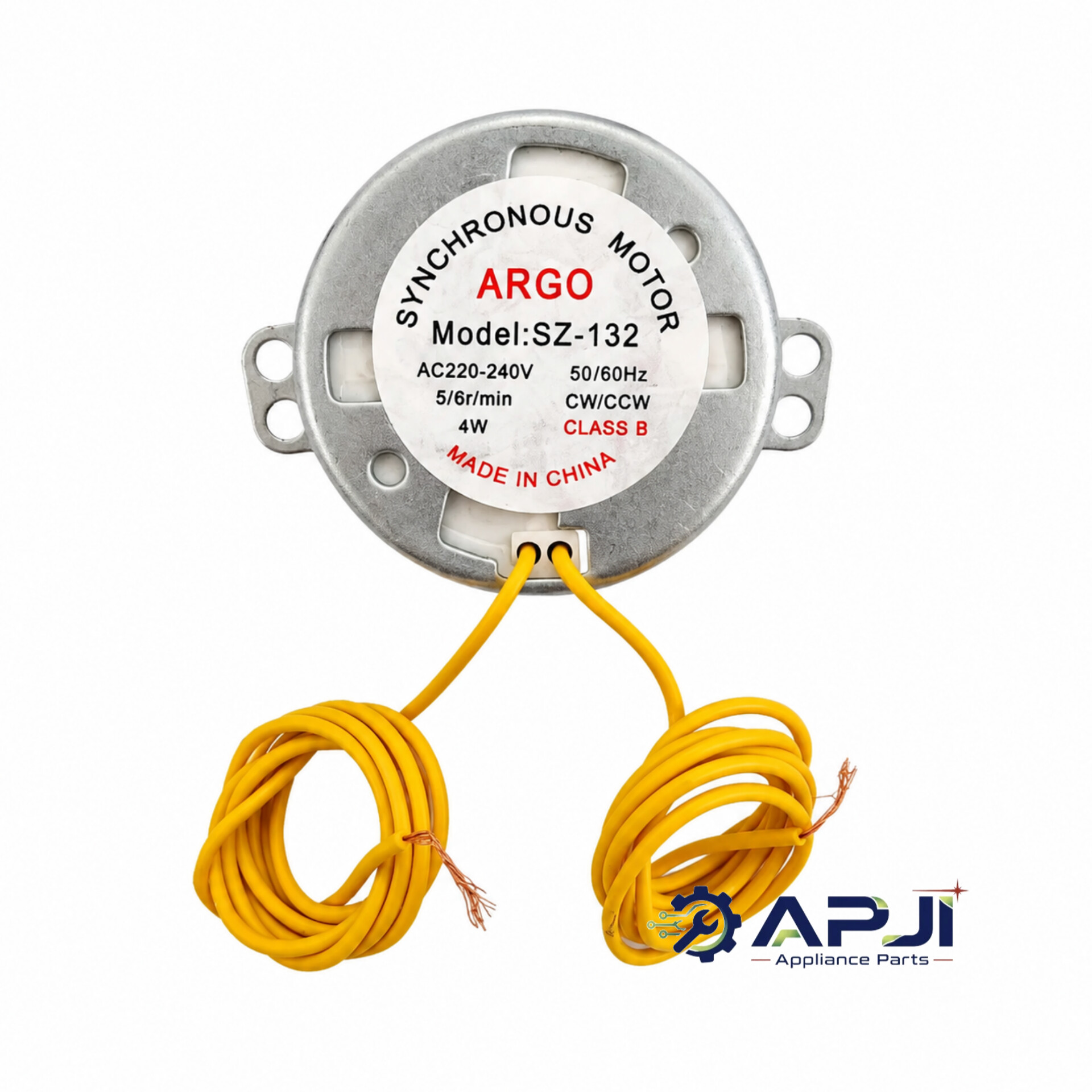

 گیربکس برقی پنکه

گیربکس برقی پنکه در مدل‌هایی استفاده می‌شود که حرکت نوسانی یا چرخش دستگاه به کمک سیستم برقی انجام می‌شود. تعداد سیم‌ها، نوع سوکت، محل نصب و سازگاری با مدار پنکه از موارد مهم در انتخاب این قطعه هستند.

گیربکس برقی را نباید بدون بررسی فنی جایگزین گیربکس دستی کرد؛ زیرا ساختار و نحوه عملکرد آن‌ها متفاوت است.

علائم خرابی گیربکس و مکانیزم نوسان

خرابی گیربکس یا مکانیزم نوسان ممکن است با علائم زیر همراه باشد:

• کار نکردن حرکت چپ و راست
• صدای تق‌تق هنگام نوسان
• حرکت نامنظم پنکه
• توقف پنکه در یک سمت
• چرخش سخت بدنه
• گیرکردن دنده‌ها
• شکستن یا ساییدگی دنده‌ها
• ایجاد لقی در محل اتصال گیربکس

پیش از تعویض گیربکس، باید مطمئن شوید که مشکل از کلید، سیم‌کشی، محور یا گیرکردن بدنه پنکه نیست.

 نکات مهم برای خرید قطعات مکانیکی پنکه

برای خرید هر قطعه مکانیکی، اطلاعات زیر را آماده کنید:

 اطلاعات لازم برای خرید پروانه:

• برند و مدل پنکه
• تعداد پره
• قطر پروانه
• جنس پروانه
• اندازه سوراخ مرکزی
• تصویر پروانه قدیمی
• نوع نصب روی محور

 اطلاعات لازم برای خرید میل روتور:

• صاف یا پله‌دار بودن محور
• طول میل روتور
• قطر بخش‌های مختلف
• محل قرارگیری بوش
• نوع اتصال پروانه
• تصویر قطعه قدیمی

 اطلاعات لازم برای خرید بوش:

• قطر داخلی
• قطر خارجی
• ارتفاع
• گرد، استوانه‌ای یا لبه‌دار بودن
• محل قرارگیری در موتور
• میزان لقی محور

 اطلاعات لازم برای خرید گیربکس

• برند و مدل پنکه
• دستی یا برقی بودن گیربکس
• تعداد سیم‌ها
• محل پیچ‌های نصب
• نوع اتصال به موتور
• ابعاد و شکل گیربکس
• تصویر قطعه قدیمی

 نکات نصب و نگهداری قطعات مکانیکی پنکه:

برای افزایش عمر قطعات مکانیکی و چرخشی پنکه، نکات زیر را رعایت کنید:

• پیش از بازکردن پنکه، دوشاخه را از برق جدا کنید.
• پروانه را بدون ضربه و فشار زیاد نصب کنید.
• از روشن‌کردن پنکه بدون گارد محافظ خودداری کنید.
• پره و گارد را به‌صورت دوره‌ای تمیز کنید.
• در صورت مشاهده لرزش، پنکه را خاموش کنید.
• از چرخاندن اجباری بدنه پنکه خودداری کنید.
• پیچ‌ها و مهره‌های پروانه را بیش از اندازه سفت نکنید.
• محور و بوش را از گردوغبار و آلودگی دور نگه دارید.
• در صورت خرابی جدی، از تعمیرکار متخصص کمک بگیرید.
• قطعه جدید را از نظر ابعاد و نوع اتصال با نمونه قدیمی مقایسه کنید.

 سوالات متداول درباره قطعات مکانیکی و چرخشی پنکه:

 آیا هر پروانه‌ای به هر پنکه‌ای می‌خورد؟

خیر. تعداد پره، قطر، سوراخ مرکزی، جنس، عمق نصب و نوع اتصال باید با پنکه سازگار باشد.

 علت لرزش پروانه پنکه چیست؟

تاب‌داشتن پروانه، خرابی شفت، لقی بوش، نصب اشتباه یا برخورد پره با گارد می‌تواند باعث لرزش شود.

 میل روتور صاف و پله‌دار چه تفاوتی دارند؟

میل روتور صاف در طول محور قطر یکنواخت‌تری دارد؛ اما میل روتور پله‌دار در بخش‌های مختلف دارای تغییر قطر یا پله است.

 بوش گرد، استوانه‌ای و لبه‌دار چه تفاوتی دارند؟

این بوش‌ها از نظر شکل ظاهری و نحوه قرارگیری در محل نصب متفاوت هستند. قطر داخلی، قطر خارجی و ارتفاع باید بررسی شود.

 چرا پنکه باد دارد اما چپ و راست نمی‌شود؟

ممکن است گیربکس، مکانیزم نوسان، دنده‌ها، کلید فعال‌سازی یا اتصالات مکانیکی دچار مشکل شده باشند.

آیا گیربکس فابریک پارس خزر برای همه مدل‌ها مناسب است؟

خیر. مدل پنکه، محل نصب، ابعاد و نوع اتصال گیربکس باید بررسی شود.

 چرا پروانه پنکه با هل‌دادن شروع به چرخش می‌کند؟

این مشکل می‌تواند به خرابی خازن، بوش، یاتاقان، میل روتور یا موتور مربوط باشد. در چنین شرایطی، فقط تعویض پروانه مشکل را برطرف نمی‌کند.

 جمع‌بندی

قطعات مکانیکی و چرخشی پنکه شامل پروانه، شفت یا محور، میل روتور، یاتاقان، انواع بوش، مکانیزم نوسان و گیربکس است. هرکدام از این قطعات نقش مهمی در چرخش پروانه، ایجاد باد و حرکت صحیح پنکه دارند.

برای تعویض پروانه می‌توانید محصولاتی مانند [پروانه ۴ پر پنکه پارس خزر]، [پروانه ۵ پر پنکه سانی] و [پروانه توشیبا ABS] را بررسی کنید. در بخش محور نیز [میل روتور صاف پنکه توشیبا]، [میل روتور پله‌دار توشیبا] و [میل روتور صاف پنکه پارس خزر] از محصولات مهم هستند.

برای تعمیر سیستم نوسان، محصولاتی مانند [گیربکس فابریک پنکه پارس خزر]، [گیربکس بنزی آلومینیومی] و [گیربکس برقی پنکه] کاربرد دارند. همچنین بوش‌های گرد، استوانه‌ای و لبه‌دار باید بر اساس ابعاد و شکل محل نصب انتخاب شوند.

بهترین روش خرید قطعات مکانیکی پنکه این است که پیش از سفارش، مدل دستگاه، تصویر قطعه قدیمی، ابعاد، نوع اتصال و مشخصات فنی آن را بررسی کنید. انتخاب قطعه سازگار، هم نصب را آسان‌تر می‌کند و هم باعث بهبود عملکرد و افزایش عمر پنکه می‌شود.
